大连捷成推出DVI-ECO智能主备切换器

来源：投影时代　更新日期：2013-03-05 作者：佚名

Infocomm China 深入报道 2023年度评选盛典获奖揭晓小鸟科技-全数字高清解决方案提供商

视频会议系统可以有效的摆脱时间、空间的限制，随时随地实现面对面的交流，不但降低了企业运营成本、还可提高工作效率和决策响应速度，因此视频会议系统已经得到了广泛的认可。

视频会议系统在政府、金融、能源、通信、交通、医疗、教育等重点行业机构中所起到的作用日趋显著，当人们对视频会议系统的依赖达到一定程度的时候，系统的安全稳定会是一个重点的衡量标准。

会议终端作为视频会议的发起单元，直接影响会议能否正常进行，因此必要的备份措施必不可少。传统的备份方案当会议系统出现故障后，需人为判断系统故障点，当锁定会议终端故障时，需人工切换备份会议终端，恢复视频会议系统。这种备份的缺点是会议将被迫中断，直至备份会议终端启动，此过程可能需要5~10分钟。

为了降低系统故障的排查难度，同时避免由于会议终端故障，导致视频会议被迫中断的情况出现，大连捷成自主研发的DVI-ECO智能主备切换器将实现会议终端主备自动检测、自动切换的功能，当主用会议终端信号无输出时，DVI-ECO会第一时间检测无信号输出，并将最后输出的一帧图像进行静帧输出（静帧时间约为1~3帧），这样可避免视频信号中断，同时DVI-ECO将自动切换至备用会议终端，且可实现视频的无缝切换，在与会人员未察觉到任何异常的情况下启用备用会议终端，使得会议可以正常进行。该设备将成为中高端视频会议系统的尖端“利器”。

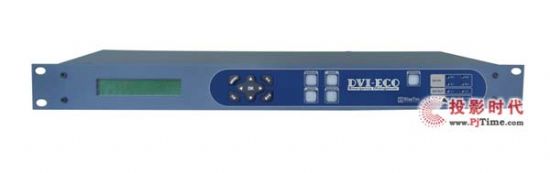

大连捷成推出DVI-ECO智能主备切换器

大连捷成DVI-ECO智能主备切换器产品特性：

1RU高，19英寸宽

整机强制风冷散热

视频信号格式：DVI-D单链路（兼容DVI 1.0及HDMI 1.3协议）

支持自动电缆均衡和时钟恢复功能

DVI输入距离25m，最大支持1920×1080@60Hz（VESA）或1080p@60（SMPTE）

DVI输出距离15m，最大支持1920×1080@60Hz（VESA）或1080p@60（SMPTE）

（DVI线缆要求为24AWG，保证输入/输出距离）

支持EDID透传

DVI视频输入/输出分辨率可达1920×1080@60Hz

双组 2×1 DVI-D主备自动切换单元

支持DVI输入信号的自动检测功能

1组 2×1 模拟立体声音频的主备自动切换单元（音频跟随DVI视频切换）

1组 1×2 模拟立体声音频的分配单元

主路视/音频信号支持断电直通功能（选配）

支持LAN、RS-232/422以及本机面板控制

支持掉电记忆功能

支持固件升级

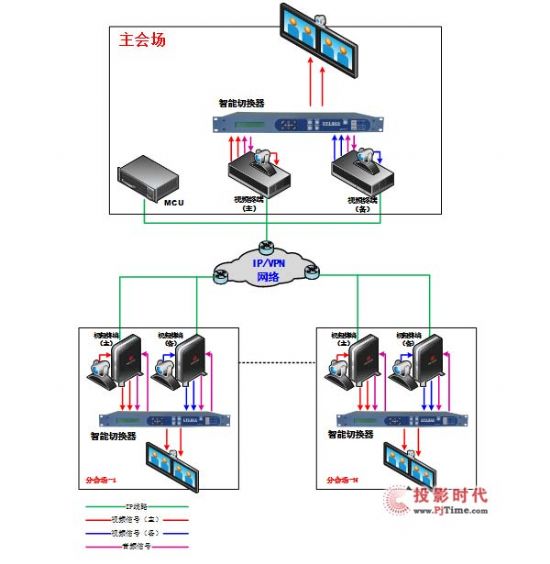

【系统连接图】

大连捷成推出DVI-ECO智能主备切换器

技术参数：

规格
机箱规格
控制接口

电源		90～260VAC，50Hz
功率
机械尺寸	宽
	高
	深
使用环境	工作温度	0℃～40℃
	相对湿度	10%～90%

信号类型	单链DVI-D或HDMI信号
信号标准	DVI 1.0 或HDMI 1.3
最高分辨率	VESA标准：1920×1080@60Hz
最高分辨率	SMPTE标准：1080p@60
最高数据速率	6.75Gbps（每色2.25Gbps）
最高像素时钟
视频输入
连接器
阻抗	100Ω
回波损耗	＜-15dB，1MHz～1.5GHz
TDR上升时间	75ps（10%～90%）
均衡	自动
输入电缆长度	25m（DVI线缆要求为24AWG标准）
视频输出
连接器
阻抗	100Ω
回波损耗	＜-15dB，1MHz～1.5GHz
上升/下降时间	0.6ns（20%～90%）
时钟恢复	自动

音频输入
连接器	RCA ×2
信号格式	Stereo audio（非平衡）
阻抗	＞20KΩ
电平	≤+20dBu（MAX）
音频输出
连接器	RCA ×2
信号格式	Stereo audio（非平衡）
阻抗	＜1KΩ
电平	≤+20dBu（MAX）
技术指标
增益
频率响应	＜±0.1dB@20～20KHz
信噪比	＜0.02%
串扰	＜-90dB
